  • REDUCER & BLDC

RM series

감속기와 BLDC MOTOR의 결합된 모터 감속기를 의미 합니다.

감속기의 감속비는 79.5, 100.5을 동일한 크기에 동일한 모양의 BLDC MOTOR를 장착 할 수 있도록 설계 되었습니다.

모터의 출력은 30W, 40W, 50W, 60W,70W, 80W, 100W등이 있어 고객의 요구에 생산 되는 제품이라 할 수 있습니다.

모터의 성능은 BLDC-series 카탈로그를 참조 하시면 됩니다.

일반 유성 치차와 차별화된 감속기로 설계되어 단순한 크기에서 커다란 감속비를 얻을 수 있도록 설계 되었습니다.

고객의 요구에 의해 보다 더 큰 감속비를 요구 시 협의하여 생산할 수 있습니다.

모터는 DC24V를 사용 하고 있으며, 장착된 모터의 특성에 따라 회전 RPM이 적거나 클 수 있습니다.

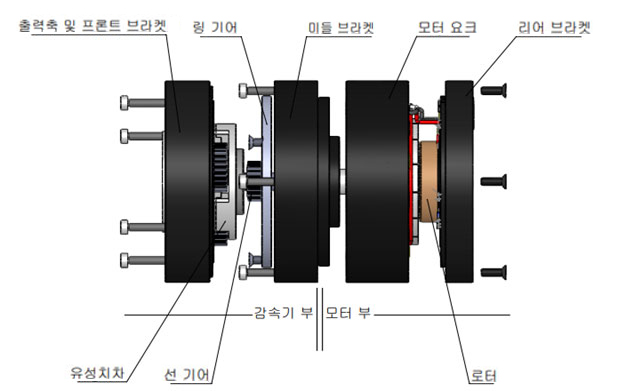

RM series 구조

RM series 특징

큰 감속비에 비해 짧은 크기를 가지고 있습니다.

고객이 필요시 요구 하는 곳에 즉시 설치 할 수 있습니다.

일반 유성 치차와 같이 정밀 백래시를 갖지 못합니다.

일반 유성 치차와 같이 회전 시 소음이 큽니다(출하시 65dB이하로 관리).

소음은 65dB로 관리 되어 출하 합니다(모터 회전 시 1m 에서 측정).

회전 방향은 모터의 반대 방향으로 회전 합니다.

모터의 회전 속도는 3100rpm 이하로 관리 되어, 모터의 회전 속도 증가 시 소음이 증가 될 수 있습니다.

고객이 요구 하는 감속비와 모터의 WATTE를 선택하여 주문 하시기 바랍니다.

BLDC MOTOR

감속기에 장착된 모터의 특성을 의미 합니다.

전압DC24V

표를 밀어서 확인해보세요.

항 목 30W 40W 50W 60W 70W 80W 100W
무부하 RPM 2450 2625 2550 2800 2950 3030 3350
전류(Amps) 0.4↓ 0.4↓ 0.4↓ 0.4↓ 0.4↓ 0.4↓ 0.4↓
부하 RPM 2100 2250 2150 2350 2450 2450 2650
전류(Amps) 1.80 2.70 3.00 3.40 4.00 4.40 5.60
토크(N.m) 0.14 0.19 0.22 0.24 0.28 0.31 0.36

1) 모든 스펙은 모터에 따른 특성으로 SPEC±10%를 가지고 있습니다.
2) 상기 모터의 스펙은 감속기에 장착되어 운영되는 스펙 입니다.

RM series 사용시 주의 사항

1. 장착 조건(사용 환경 조건)

밀폐된 장소나 분진이 발생되는 곳은 사용 금지.

가연성 물질이 있는 곳이나 부식성 가스, 증기 분진이 발생 되는 곳에서는 사용 금지 바랍니다.

감속기 및 모터는 방수용이 아니므로 액체에 노출 또는 침수시키지 않아야 합니다.

2. 작동 환경

주의 온도

가-20 ◦C ~ 40◦C

주의 환경

비에 노출 또는 물이 떨어지는 곳 사용 금지

급격하게 온도 변화 따른 결로 발생 되는 곳 사용 금지

실외 사용시 별도 보관 정소에 설치 또는 그에 준하는 설비를 갖추어 사용 요함.

습도

60% 이하에서 사용

3. 기타

과다한 토크가 사용 되는 곳은 설치를 금합니다.(용량에 맞지 않는 곳)

사용시 감속기 사양을 숙지 후 사용 바랍니다.

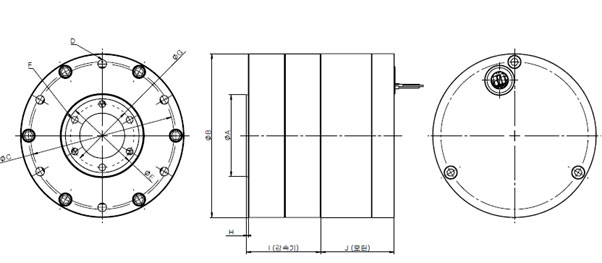

제품 외형 및 관련 치수

표를 밀어서 확인해보세요.

ØA ØB C D ØE
40 79.9-0.010/-0.029 P.C.D Ø70 6-M5 깊이10 36+0.025/0
F G H I J
6-M4 깊이10 P.C.D Ø31 1 36.4 36

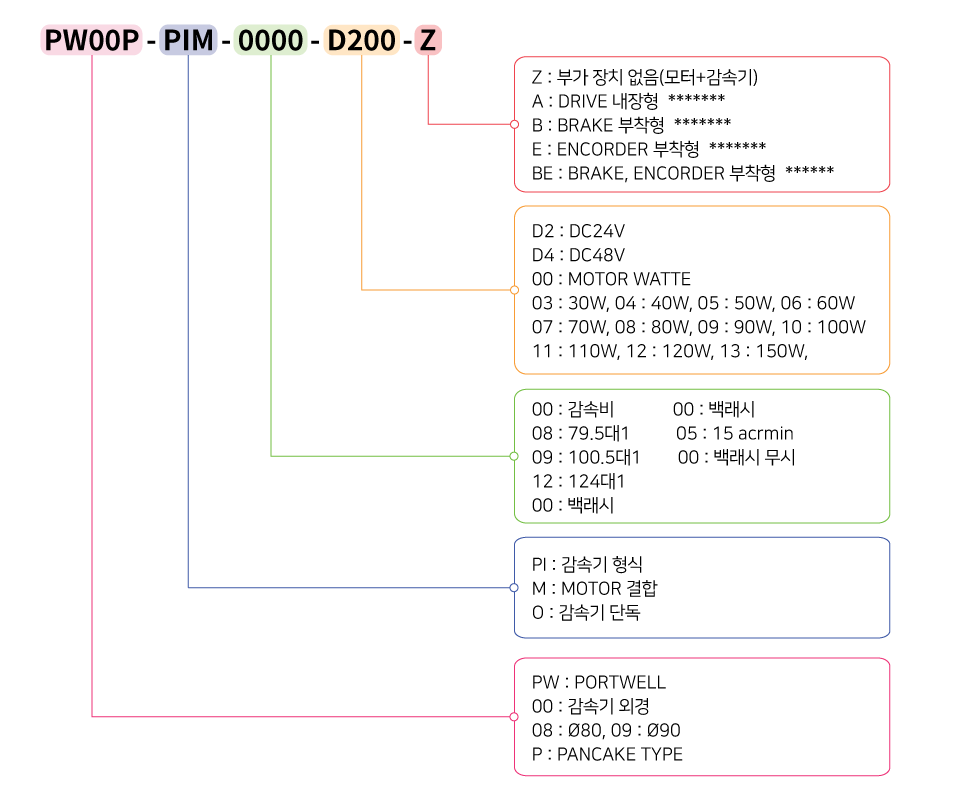

제품 선정 방법

* 주) ******표시는 별도 협의가 필요 합니다.

모터 선정 예)

모터 없이 감속기만 필요한 분은 별도 협의 필요 합니다.

백래시는 일반 유성 치차와 동일한(좋지 않음) 것으로 정밀한 위치 제어에는 사용할 수 없습니다

기타 자세한 사항은 문의 및 협의 바랍니다.
